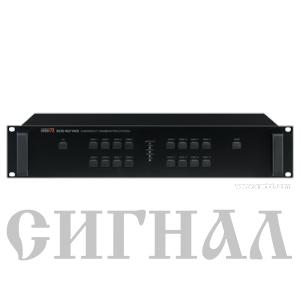

ECS-6216S Inter-M Блок расширения контролера системы ECS-6216P

Блоки расширения ECS-6216S обеспечивают увеличение количества зон в системах оповещения и трансляции, построенных с применением контроллера ECS-6216P. Каждый блок расширения рассчитан на 16 зон. В максимальной конфигурации (контроллер ECS-6216P и девять блоков расширения ECS-6216S) оборудование 6000 серии позволяет реализовать систему оповещения и управления эвакуацией на 160 зон.

Релейный модуль контроллера позволяет организовать трёхпроводные линии, которые используются при подключении аттенюаторов ATT-03 и ATT-30. Релейный модуль является универсальным и может использоваться не только для распределения усиленного аудиосигнала по зонам, но и, например, для автоматического открывания эвакуационных выходов или для включения световых указателей и оповещателей. Максимальный коммутируемый ток для каждой линии составляет 5 ампер. Для каждой зоны в блоке ECS-6216S предусмотрен вход для подключения прибора охранно-пожарной сигнализации. В случае пожара в какой-либо зоне или группе зон контроллер автоматически переведет систему оповещения в аварийный режим. В зоны пожара начнёт транслироваться тревожное сообщение. Музыкальная трансляция и громкоговорящая связь при этом отключатся.

При использовании в системе маршрутизаторов ER-6116 обеспечивается выполнение различных алгоритмов эвакуации из каждой зоны. В случае пожара тревожные сообщения в определенной последовательности будут транслироваться в заданные зоны в соответствии с запущенным алгоритмом эвакуации.

Для управления СОУЭ, построенной на основе ECS-6216P и ECS-6216S, можно использовать компьютер, подключенный через блок сопряжения DIB-6000. С помощью компьютера осуществляется настройка, мониторинг и управление системой. Информация о состоянии и режимах работы оборудования передаётся по контролируемой линии связи с интерфейсом передачи данных RS-485. Питание блока ECS-6216S осуществляется от блока контроля и распределения питания PD-659 или PD-6359. Конструкция устройства предусматривает установку в стандартный 19-дюймовый аппаратный шкаф.
