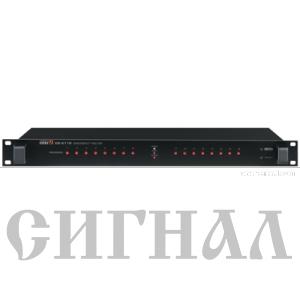

ER-6116 Inter-M Маршрутизатор тревожного оповещения

Блок ER-6116 позволяет программировать последовательность оповещения зон. При этом для оповещения различных зон могут использоваться различные сообщения, записанные в цифровом магнитофоне. Устройство имеет 16 управляющих входов, при срабатывании которых запускается соответствующий сценарий эвакуации. При использовании 10-ти блоков ER-6116 количество алгоритмов увеличивается до 160-ти. Если срабатывают сразу два или более управляющих входов, запускается дополнительный сценарий. Таким образом, с помощью блока ER-6116 осуществляется реализация нескольких вариантов эвакуации из каждой зоны пожарного оповещения, что является обязательным требованием для систем оповещения и управления эвакуацией 5-го типа.

Каждый сценарий представляет собой последовательность максимум из 64-х этапов эвакуации, на каждом из которых одно из тревожных сообщений в течение определенного времени транслируется в заданную зону или группу зон. Перечень зон, длительность и номер тревожного сообщения для каждого этапа определяется пользователем при настройке системы. Создание, редактирование и запись сценариев в блок ER-6116 осуществляется с помощью компьютера. Также оператор имеет возможность принудительно запускать, останавливать оповещение по алгоритму и вмешиваться в его выполнение, например, включая дополнительные зоны. Для автоматического управления цифровым магнитофоном и выбора нужных MP3-файлов в устройстве предусмотрен порт RS-232.

С помощью кнопки BYPASS можно отключить оповещение по алгоритму. В зоны, охваченные пожаром, при этом будет транслироваться специальное тревожное сообщение из памяти цифрового магнитофона. Управляемый выход, две пары контактов которого замыкаются и размыкаются при возникновении пожара (так называемый 'сухой контакт') может использоваться для включения внешних устройств, например для открывания эвакуационных выходов. При нарушении связи, контролируемой по интерфейсу RS-485, включается световая и звуковая индикация. Звуковой сигнал можно принудительно отключить кнопкой BUZZER. Питание ER-6116 осуществляется от блока контроля и распределения питания PD-6359 или PD-659. Конструкция устройства предусматривает установку в стандартный 19''-й аппаратный шкаф.
